Cambiar y alargar botón transmisor FM

Tengo un transmisor FM en el coche, para poder escuchar el contenido de un USB en la radio. Para poder pasar de canciones, en marcha me resultaba complicado y tenia que mirar al aparato a la vez que conducía. He decidido empalmarle un botón grande, para poder pasar las canciones, sin necesidad de mirar para el transmisor y no apartar la vista de la carretera.
Esta idea se podría aplicar a la radio o a otros dispositivos.
Hemos conectado dos botones, uno para pasar las canciones y otro para pasar las emisoras, aunque el segundo realmente no es necesario.
El proceso que hemos seguido es el siguiente:

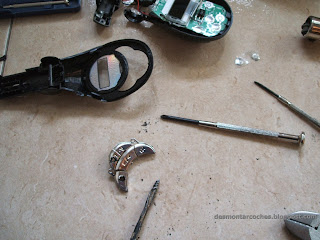

1º Desmontamos el aparato. Tiene un pequeño tornillo por detrás.








2º Quitamos el contacto y el plástico que esta debajo del circuito de los botones. (El botón debajo tiene una chapita circular cóncava es decir, con un poco de curva, y justo debajo de ella hay un circuito impreso con dos terminaciones, una en forma de circunferencia y otra en forma de punto en el centro. al apretar el botón, la pieza de metal hace contacto con el interior y el exterior a la vez)

3ºCon la estañadora, soldamos 2 cables, uno en el interior y otro en el exterior.

4º Agujereamos  los botones para poder pasar los cables.
5º Lo montamos todo.
